文/圖｜孟又新 ?周 靜 ?廖 行 ?吳 昊

“你好，請問地鐵施工的時候，你們會采取什么措施降低噪音和振動影響”。從8月中旬開始，市軌道公司對3號線一期工程環境影響評價進行了第一次公示，每天都會接到許多市民的電話，大家都十分關心地鐵建設中的環境保護措施以及如何降低對市民的影響。作為創建生態文明示范城市中公共交通的主要支撐，貴陽軌道將“生態地鐵”的理念，貫穿整個規劃、設計、建設和今后運營的全過程。

?

綠色設計? 保護好寶山路上的梧桐樹

竭力保護原有生態，盡量減小對交通造成壓力。“生態地鐵”不是口號，是貴陽軌道從設計之初就貫徹的理念。

寶山路上連綿的兩排高大梧桐樹，讓這條貴陽人口中的“外環路”，成為夏日驕陽中的一條綠色長廊。貴陽軌道2號線在線路設計和站點布局上充分考慮到保留這些梧桐樹，堅持采用暗挖施工工藝。暗挖法施工，就是在道路外尋找場地，先施工豎井，再通過豎井從地下施工地鐵車站。這種工法不需占用地面道路、不需大面積的對地下管線進行遷改，最關鍵的是不需對地面道路樹木等地上設施進行遷移。唯有如此，才可最大限度減小地鐵施工對地面交通的影響，避免對道路兩旁這些成型梧桐樹的破壞。

?

科學施工? 降低噪音? 減小震動

市軌道公司在施工安排、運輸方案、場地布局等活動中，精心優化施工組織，將噪聲、震動對市民與環境的影響降到最低。

合理安排施工機械作業時間，限制夜間進行高噪聲、振動施工作業。旋挖鉆是地鐵車站圍護樁施工中必須使用的大型機械，但施工中噪音很大，為了減小對附近居民的影響，市軌道公司要求施工單位盡量將施工中的各種振動性作業安排在晝間進行，避免夜間施工擾民。

合理布局施工設備、盡量選用低噪聲的機械設備。1號線老城區施工過程中不斷改進爆破科技，減少對地面的震動，后來在中心城區直接放棄爆破施工，改用懸臂掘進機。根據現場調查，各施工單位均在施工場界修建高2～3米的圍墻，降低施工噪聲影響。運輸車輛進出施工場地基本安排在遠離住宅的一側，并嚴格控制車輛運輸作業時間。

?

地下水不是簡單的抽排

在貴陽修建地鐵，下穿河流、路遇溶洞是常事。

雖然已過去兩年，但中鐵十四局項目工程師田飛虎仍清楚記得，2014年8月18日凌晨的那一幕。當天，1號線雅關~蠻坡區間左線施工時突然揭露大型溶洞，不到20分鐘，4個工作面就灌滿水，到當天下午4時，已將36米深的豎井灌滿，涌水量約18000立方米，原有的龍?zhí)犊诔Ａ魅霈F(xiàn)斷流。

田飛虎明白，若利用原溶洞通道排水，排水能力不確定，且易受堵塞，不確定因素多，特別是地下水的保護沒有把握?！暗叵滤荒芎?jiǎn)單的抽排，需要采取措施保持地下水平衡?！币虼耍麄儧Q定采用“高效替代”方式，新修筑一個排水通道來代替原有排水通道，使地下水沿該通道引入新修的麻沖大溝排出，再在洞外附近設置排水豎井將水引入，使地下水從地表排出。

最終，這個綠色方案很成功，不僅保證施工進度，又保護地下水資源不被破壞，還大大節約抽水設備的投入。

?

全封閉綠色施工車間

軌道交通2號線工程在貴州省率先采用新型玻璃石棉夾心復合板搭建全封閉綠色施工作業車間。該車間圍蔽施工優勢明顯，最大限度的減少施工對附近居民的影響。防護棚采用輕型網架結構，既保證最大限度減少材料用量，又能滿足大跨架設的需要，內部安裝特殊除塵設備，首先通過負壓除塵的方式過濾95%的粉塵，再采取水霧噴淋進一步降塵，最后采用特殊材質的防火吸音板把整個施工作業空間內的揚塵點、噪音源進行全封閉。相比普通的彩鋼瓦封閉，不僅可以大大降低粉塵對城市空氣的污染、減輕施工噪音對周邊市民生活和工作的影響，還能有效防止不利天氣對施工的影響。同時有利于現場安全管理和文明施工，具有金屬質感的作業間外立面與周邊環境相得益彰，有效改善了工地形象，美化了市容環境。

?

補好施工“傷疤”

在軌道交通項目建設中，難免會出現工程開挖裸露邊坡。市軌道公司在奮力推進軌道項目建設的同時，也積極思考如何將貴陽軌道1號線打造成綠色生態景觀線路。圍繞“生態修復，車中有景——再造綠蔭環繞”的設計理念，市軌道公司對1號線沿線的邊坡采用縱向垂直綠化與橫向平面綠化的處理形式，確保步移景異、處處有景。

針對1號線沿線的邊坡處理，市軌道公司通過采用植生袋與種植油麻藤等攀爬植物的方式，結合在周邊山體綠化基礎上加種香樟、廣玉蘭、泡桐、欒樹、楊樹等常綠和落葉喬木，豐富山體的季相變化，讓山體四季都有景可觀。同時在邊坡加入一定比例的花種、草種，如百喜草、畫眉草、馬尼拉等。如1號線雅關隧道洞口，市軌道公司通過在洞口兩側平臺設置花池，種植小灌木迎春、植油麻藤以及小葉黃楊等，并撒草籽，花種。右側坡面采用植生袋防護，并移植灌木，以突出區域內的生態多樣性與季相特點，三季有花、四季有景。

針對邊坡綠化過程中部分邊坡植草綠化效果較差的問題，市軌道公司要求施工單位改良邊坡土質，及時補種草籽及灌木，加強追肥養護，確保綠化植物生長良好；對部分高陡邊坡及擋土墻工點，要求設計單位優化方案設計，因地制宜地采用花池、垂吊植物、攀爬植物等方式提升綠化效果；對紅線外的施工臨時場地，也要按照相關規定恢復綠化植被。

?

長大坡道關鍵技術節能環保

1號線從觀山湖區到主城區落差220m，且主要集中在貴陽北站到安云路站區間，該區間直線距離3.7km，落差161m，自然坡度達54‰，創造了國內軌道交通線路高差的新紀錄，超過了普通直線電機車輛的爬坡能力。

根據對1號線長大連續坡道段的工程特點、難點和運營安全考量，市軌道公司超前謀劃，聯合中鐵二院、西南交通大學等單位向省科學技術廳申報了“山地城市軌道交通長大連續坡道關鍵技術研究”課題，以期通過研發長大連續坡道關鍵技術，確保軌道交通施工及運營的安全，因地制宜采用環保節能新技術和工藝，把1號線打造成國內節能環保景觀示范線。

為確保運營的安全，該段在道床、減振等方面采取措施，保證列車的平穩運行。在運營前，做好長大連續坡道各種預案，采用“隧道高點排煙、隧道低點送風”的通風運行模式，優化相應的消防報警裝置、應急照明、區間消火栓等措施。

為了解決上坡電能消耗大、下坡制動發熱和回收動能等問題，市軌道公司創新采用在長大坡道供電分區內將上、下行直流牽引網并聯供電技術，同時設置再生制動能量吸收裝置，從而有效利用列車再生制動能量。該方案實施后，既能大量節省運營電費，又不影響供電的高可靠性。

貴陽軌道交通還采用了再生制動能量回饋裝置，在整個軌道交通供電線網上實現了列車電制動時多余能量的回饋和吸收，并根據吸收功率的大小自動調節導通比以維持線網電壓恒定，充分利用列車制動所產生的電能，并有效地減少隧道內因電阻發熱而產生的溫升，起到化害為利，節能減排的作用。

?

車輛段及停車場采用綠色環保新理念

車輛段及停車場采用高綠色覆蓋率設計方案，運用庫、檢修主廠房等生產用房屋頂采用生態綠色設計，地面采用喬灌木間種及種植草覆蓋等設計，做到土地綠色覆蓋90%以上。

在環保節能方面，軌道車輛采用電力驅動，場站公共空間采用變頻空調，施工材料、裝飾裝修采用國家或者行業認證的環保材料，機電、系統電氣元部件、線纜等材料也都采用國家或者行業認證的節能環保產品。

?

軌道交通建設，絕不是簡單的一條線或者幾條線通車，關鍵是城市軌道交通的可持續性發展，以及給市民提供一個優質的出行服務。在貴陽地鐵的建設和運營中，始終樹立生態文明的價值觀念，堅持“生態地鐵——引領都市美好生活”的企業理念，積極響應國家及貴州省海綿城市倡導，探索將海綿城市設計理念融入設計工作，不僅要為市民提供安全、便捷、舒適的乘車體驗，也要讓市民在乘車過程中感受爽爽貴陽的山清水秀，為生態文明建設繪上靚麗的色彩。

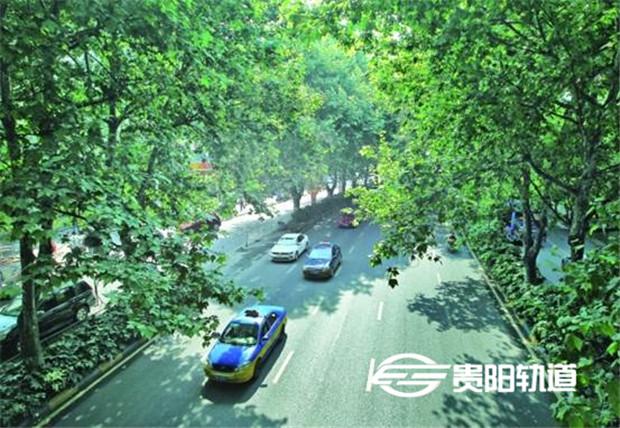

綠樹成蔭的寶山路

?

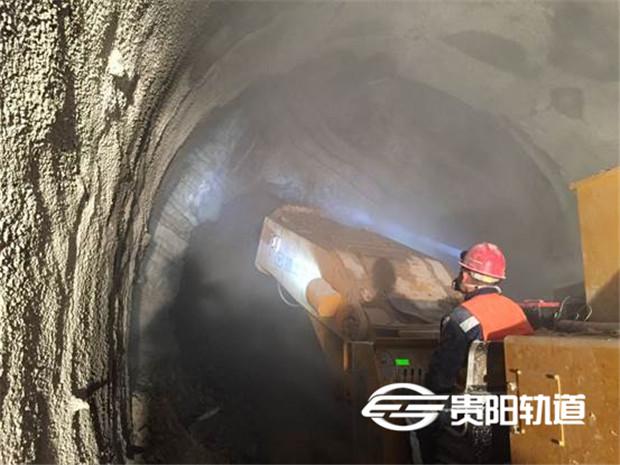

懸臂掘進機可以有效降低施工噪聲影響

?

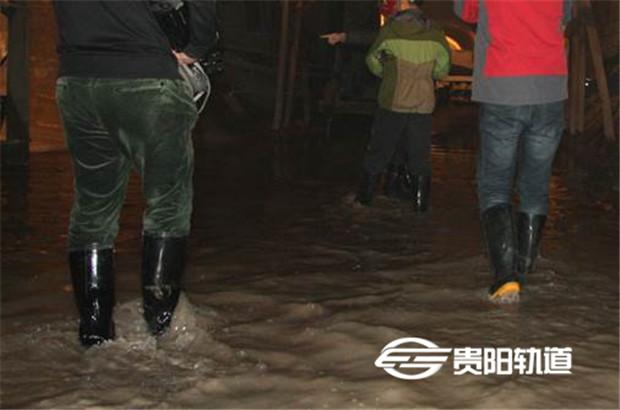

隧道地下水匯成一條“小河”

?

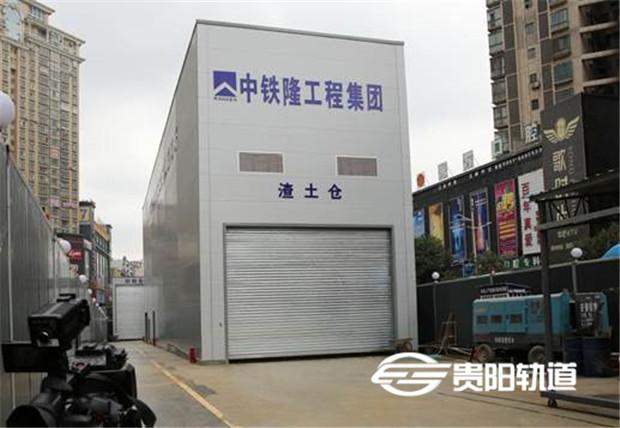

全封閉綠色施工作業間將大部分噪音、揚塵與鬧市隔絕

?

雅關隧道口邊坡綠化效果圖

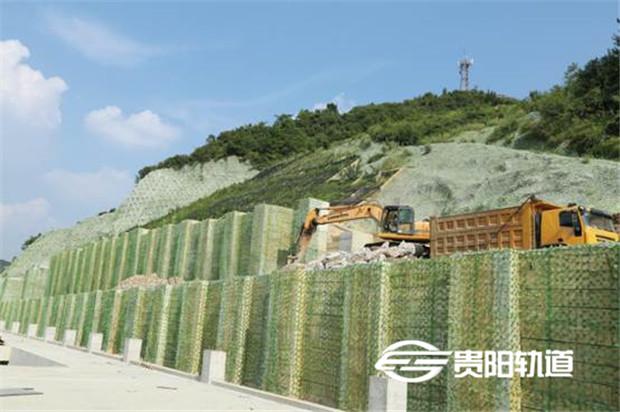

因地制宜補好軌道1號線沿線施工“傷疤”

?
